UPS不間斷電源，也稱為備用電池，可在電源發生故障或電壓降至不可接受的水平時提供備用電源。UPS可以安全、有序地關閉計算機和連接的設備。UPS的功率和電池容量決定了它供電的時間。

一、UPS不間斷電源拓撲：

不同的UPS不間斷電源拓撲提供特定級別的電源保護。不間電源可分為：備用、線路交互和雙轉換三種拓撲結構。

備用是最基本的拓撲結構。備用UPS電源在出現停電、電壓驟降或電壓浪涌等常見電源問題時求助于電池備用電源。當輸入的市電低于或浪涌高于安全電壓水平時，UPS不間斷電源會切換到直流電池電源，然后將其反轉為交流電源以運行連接的設備。這些型號專為消費電子產品、入門級計算機、POS系統、安全系統和其他基本電子設備而設計。

線路交互式UPS不間斷電源，無需切換到電池即可糾正微小的功率波動（欠壓和過壓）。這種類型的UPS不間斷電源有一個自耦變壓器，可以調節低電壓和過電壓，而無需切換到電池。線路交互式UPS不間斷電源通常用于消費電子產品、PC、游戲系統、家庭影院電子產品、網絡設備和入門級到中端服務器。它們在停電、電壓驟降、電壓浪涌或過壓等事件期間提供電力。

無論輸入電源的狀況如何，雙轉換（在線）UPS不間斷電源都能提供一致、清潔且近乎完美的電源。這種UPS不間斷電源將輸入的交流電源轉換為直流電，然后再轉換回交流電。采用該技術的UPS不間斷電源系統在100%的時間內使用隔離直流電源運行，并且傳輸轉換時間為零，因為它們永遠不需要切換到直流電源。雙轉換UPS不間斷電源系統在保護關鍵任務IT設備、數據中心安裝、高端服務器、大型電信安裝和存儲應用以及高級網絡設備免受停電、電壓驟降、電壓浪涌、過壓、電壓尖峰、頻率噪聲、頻率變化或諧波失真造成的損壞。

二、UPS不間斷電源輸出波形：

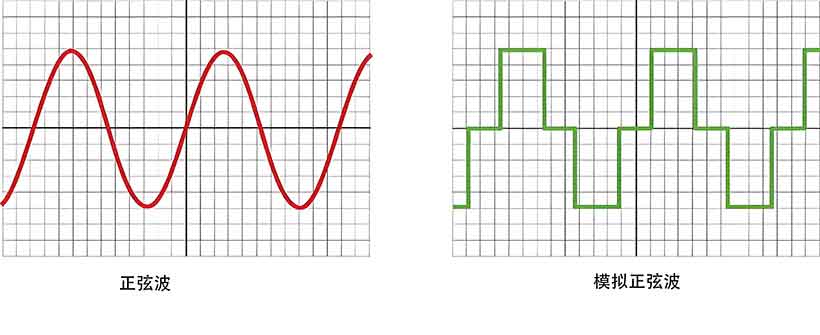

千赫茲UPS不間斷電源系統具有正弦波或模擬正弦波輸出，具體取決于型號。

正弦波輸出：最高質量的波形輸出是正弦波，它是交流電源的平滑、重復振蕩。企業級UPS不間斷電源系統產生正弦波功率來作敏感的電子設備。正弦波輸出可確保使用有源PFC電源的設備在從市電切換到電池電源時不會關閉

模擬正弦波輸出：近似正弦波輸出波形。它使用脈沖波調制來生成階梯式近似正弦波，為不需要正弦波輸出的設備提供更具成本效益的電池備用電源。用于產生此類功率輸出的技術制造成本較低，并且在備用和線路交互式UPS不間斷電源系統中很常見。
